3242082 - Welche Möglichkeiten gibt es, mehrere optionale Startereignisse zu modellieren ?

Problem

Welche Möglichkeiten gibt es mehrere optionale Startereignisse zu modellieren ?

Image/data in this KBA is from SAP internal systems, sample data, or demo systems. Any resemblance to real data is purely coincidental.

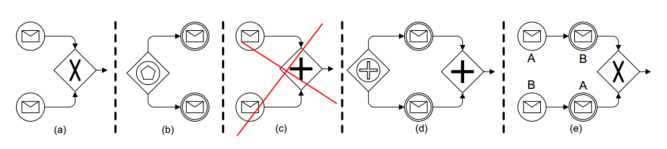

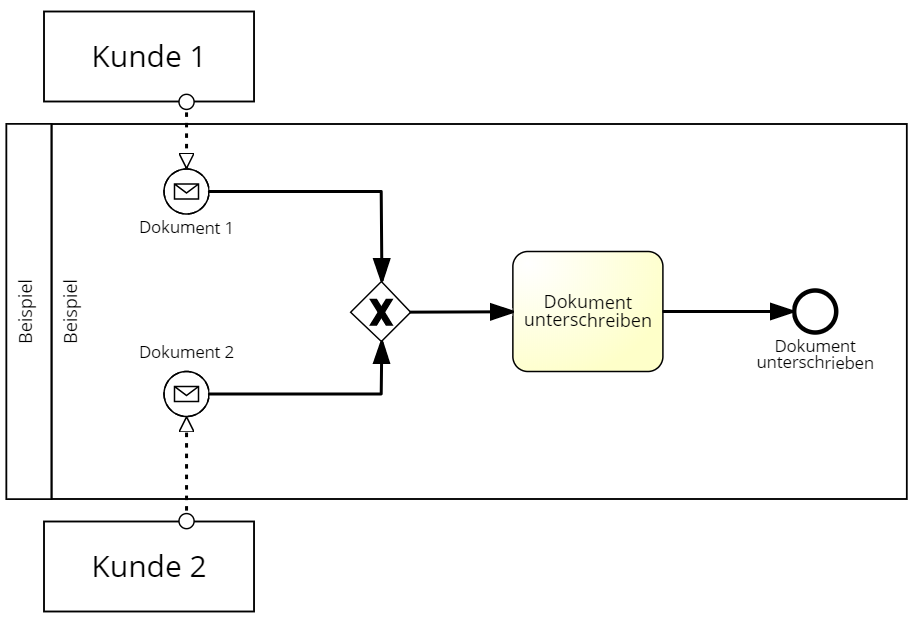

Screenshot 1 stellt dar, dass entweder das eine oder das andere Startereignis den Prozess auslösen kann. Unabhängig davon wird dementsprechend danach die erste Task ausgeführt. Den gleiche Fall beschreibt das Beispiel b) im Screenshot 2. Es lassen sich oftmals Prozesse besser verstehen, wenn sie nur einen Startknoten haben. Im Beispiel b) wäre der Startknoten das ereignisbasierte Gateway.

Screenshot 1: Screenshot 2:

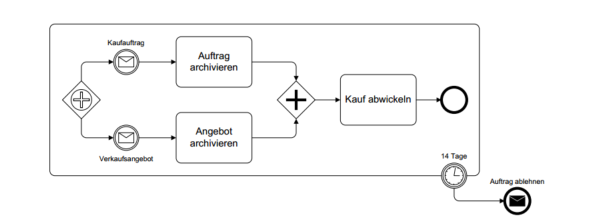

Müssen beide Startereignisse eintreten, und zwei unterschiedliche darauffolgende Aktivitäten abgeschlossen sein, so lässt sich das mit dem parallelen ereignisbasierten Gateway als Startknoten darstellen (vergleiche hierzu Screenshot 3).

In diesem Beispiel kann der Prozess bzw. der Kauf erst abgewickelt werden, wenn sowohl Auftrag und Angebot archiviert wurden.

Screenshot 3:

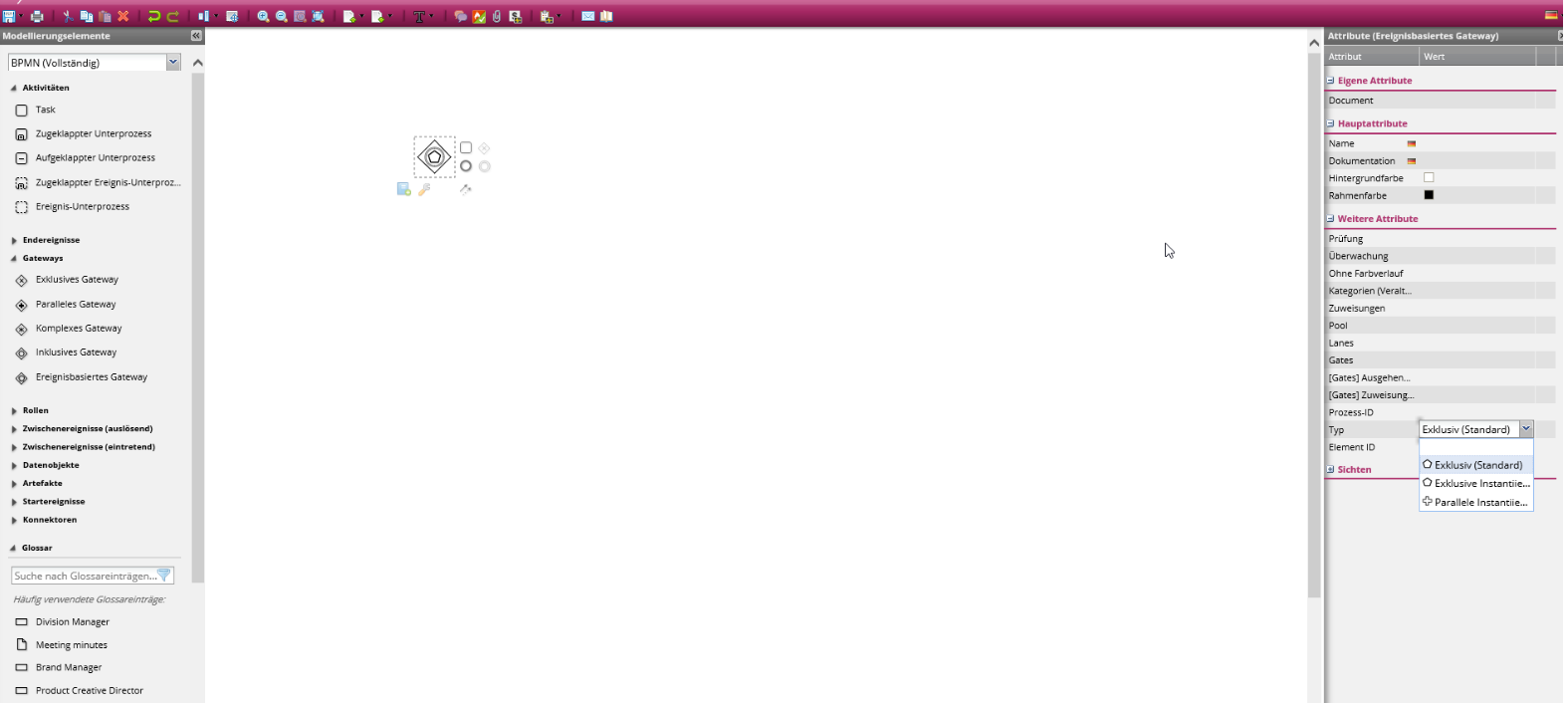

Wie Sie das parallele ereignisbasierte Gateway erzeugen, sehen Sie in Screenshot 4.

Screenshot 4:

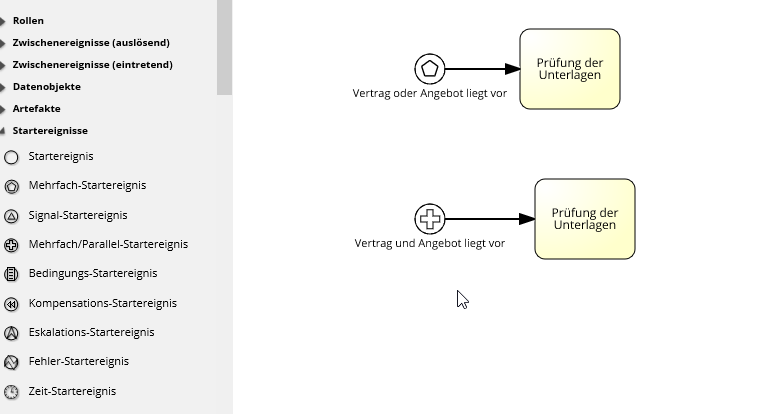

Weiterhin können noch das Mehrfach-Startereignis und das Mehrfach/Parallel- Startereignis verwendet werden. Diese allerdings nur, wenn danach nur eine Aktivität folgt.

KBA , BPI-SIG-PM-DOC , Process Documentation for SAP Signavio Process Manager , How To

SAP Signavio Process Manager all versions ; Signavio Process Manager all versions
